An einer Pulverbeschichtungsanlage trat immer wieder ein Fehler auf. An zufälligen Stellen bildeten sich Krater in der Lackierung, die die Bediener als „Fischaugen“ bezeichneten – etwa zweimal pro Schicht. Man hatte bereits die Lackchargen gewechselt, die Spritzpistolen ausgetauscht und einen Mitarbeiter zu einer Schulung geschickt. Was das Problem schließlich behob, war ein Taupunkt von 20 °C.
Durch die Kompression der Luft wird alles, was die Atmosphäre enthält, einschließlich Wasser, konzentriert. Jeder Kubikmeter, der in den Einlass gesaugt wird, enthält Wasserdampf, der in dem Moment kondensiert, in dem sich die Luft in Ihren Rohrleitungen abkühlt. Wenn Sie dieses Problem beheben, verschwindet eine ganze Reihe mysteriöser Produktionsprobleme. Lassen Sie es hingegen unbeachtet, wird es sich auch durch noch so umfangreiche Fehlerbehebungsmaßnahmen im nachgelagerten Bereich nie ganz beheben lassen.
Die übliche Weggabelung ist eine Kältetrockner oder ein Adsorptionstrockner. Sie unterscheiden sich um etwa vierzig Grad im Taupunkt und noch deutlich stärker bei den Betriebskosten. So treffen Sie die richtige Wahl, ohne Kapazitäten zu kaufen, die Sie nie nutzen werden.
Taupunkt – verständlich erklärt
Der Taupunkt ist einfach die Temperatur, bei der Wasserdampf in der Luft zu flüssigem Wasser kondensiert. Bei Druckluft sprechen wir fast immer von Drucktaupunkt (PDP), gemessen bei Leitungsdruck, denn das sind die Bedingungen, unter denen das Wasser tatsächlich vorliegt. Dies ist nicht dasselbe wie der atmosphärische Taupunkt, und die Verwechslung dieser beiden Größen ist der häufigste Fehler bei der Angabe von Spezifikationen in diesem gesamten Themenbereich.
Daraus ergeben sich unmittelbar zwei Dinge:
- Liegt der Drucktaupunkt unterhalb der kältesten Umgebungstemperatur, bedeutet dies, dass im gesamten System kein flüssiges Wasser auftritt. Das ist das Grundprinzip. Wenn die Temperatur Ihrer Rohrleitungen nie unter 5 °C fällt, reicht ein PDP von +3 °C aus. Verläuft ein Teil Ihrer Leitung jedoch im europäischen Winter im Freien und erreicht dort minus 15 °C, reicht dies nicht aus.
- Jede Abkühlung um zehn Grad kostet bares Geld. Und je tiefer man hinabsteigt, desto mehr kostet es pro Grad.
Typische Zahlen, die man sich merken sollte:
| Trocknertyp | Typischer Drucktaupunkt |
|---|---|
| Gekühlt | +3 °C bis +7 °C |
| Membran | +2 °C bis −20 °C (ausgewählte Modelle, geringe Durchflussmengen) |
| Trockenmittel (wärmelos) | −40 °C, manchmal −70 °C |
| Trockner (beheizt / Gebläseentlüftung) | −40 °C (Standard) |
Der Wert von +3 °C ist nicht willkürlich gewählt. Er liegt knapp über dem Gefrierpunkt, da ein Kältetrockner nicht unter 0 °C arbeiten kann. Im Wärmetauscher würde sich Eis bilden und diesen verstopfen. Wenn Sie einen Taupunkt unterhalb des Gefrierpunkts benötigen, haben Sie keine Wahl mehr zwischen den verschiedenen Typen. Sie benötigen einen Adsorptionstrockner.
Was das Wasser tatsächlich mit dir macht
Bevor Sie sich entscheiden, ist es hilfreich zu wissen, wogegen Sie sich absichern möchten:
- Korrosion im Verteilersystem. Wasser und Sauerstoff im Inneren von Stahlrohren führen zur Bildung von Rostpartikeln, die sich stromabwärts bewegen und Magnetventile sowie Zylinder zerstören. Die meisten Geschichten à la “Unsere Pneumatik fällt immer wieder ohne ersichtlichen Grund aus” haben hier ihren Ursprung.
- Produktmängel. Lack- und Pulverbeschichtung: Fischaugeneffekte, Feuchtigkeit in Lebensmitteln oder pharmazeutischen Produkten, Verklumpungen bei der Pulverhandhabung, Flecken auf Glas und optischen Elementen.
- Vereiste Leitungen und Instrumente. Alles, was im Freien, in einem kalten Lagerhaus oder in einer Tiefkühlanlage stattfindet.
- Druckluftwerkzeuge und Lager wurden von Schmiermittel befreit. Wasser entfernt das Fett blitzschnell aus Druckluftwerkzeugen.
- Fehler bei der Instrumentenluftversorgung. Pneumatische Steuerungen und Messgeräte, die zeitweise Störungen aufweisen, meist am schlimmsten am Montagmorgen nach einem kalten Wochenende.
Beachten Sie, dass Öl und Wasser zwei getrennte Probleme darstellen. Ölfreie Verdichtung, wie bei unserem Ölfreie Scroll-Baureihe, löst das Ölproblem vollständig. Was das Wasser angeht, ändert sich dadurch nichts. Da wir diese Frage immer noch wöchentlich gestellt bekommen, lohnt es sich, dies klar und deutlich zu sagen: „Ölfrei“ bedeutet nicht „trocken“.
Die Wasserklassen nach ISO 8573-1
Wenn Sie statt einer subjektiven Einschätzung eine fundierte Spezifikation wünschen, bietet die Norm ISO 8573-1 eine Klassifizierung von Druckluft nach ihrem Wassergehalt. Die Fassung von 2010 sieht folgende Klassen für den Flüssigwassergehalt vor, ausgedrückt als Drucktaupunkt:
| Klasse | Drucktaupunkt |
|---|---|
| Klasse 1 | ≤ −70 °C |
| Klasse 2 | ≤ −40 °C |
| Klasse 3 | ≤ −20 °C |
| Klasse 4 | ≤ +3 °C |
| Klasse 5 | ≤ +7 °C |
| Klasse 6 | ≤ +10 °C |
(Klasse 0 ist keine festgelegte Zahl. Sie richtet sich nach der Vereinbarung zwischen Anwender und Lieferant und wird außerhalb der Halbleiter- und Pharmabranche nur selten festgelegt.)
Das Ergebnis in der Praxis ist einfach. Klasse 4 entspricht der Leistung eines herkömmlichen Kältetrockners. Alles ab Klasse 3 erfordert Adsorption, was den Einsatz von Trockenmittel bedeutet. Die Festlegung von Klasse 2, wenn Ihr Prozess lediglich Klasse 4 benötigt, ist kein Qualitätsmerkmal, sondern bedeutet von nun an überhöhte Kosten für jede Betriebsstunde.
Kältetrockner: das Arbeitstier
So funktioniert es: Heiße, feuchte Druckluft strömt in einen Wärmetauscher, wird dort auf etwa 2–5 °C abgekühlt, das Wasser kondensiert und wird abgeleitet, und die nun trockene Luft wird vor dem Austritt durch den einströmenden Luftstrom wieder erwärmt. Dieser letzte Schritt ist wichtiger, als es zunächst klingt. Durch das Wiedererwärmen der austretenden Luft wird verhindert, dass sich Kondenswasser an den draußen Ihrer Rohrleitungen bei feuchtem Wetter, was diejenigen überrascht, die zu kleine Geräte installieren und dann feststellen, dass überall Wasser tropft.
Das erhalten Sie:
- Drucktaupunkt bei etwa +3 °C (ISO-Klasse 4).
- Niedrige Betriebskosten. Der Strom wird hauptsächlich für den Kältemittelkompressor verwendet; die Kosten betragen in der Regel nur einen Bruchteil dessen, was die Trocknung desselben Durchflusses mit einem Trockenmittel kosten würde.
- Sehr geringer Wartungsaufwand. Reinigen Sie den Kondensator, überprüfen Sie den Abfluss und den Lüfter. Das war’s auch schon.
- Kein Verlust an Spülluft. Zur Regeneration eines Bettes wird nichts in die Atmosphäre abgelassen.
Was schränkt es ein:
- Die Temperatur darf nicht unter den Gefrierpunkt fallen. Für den Standardzyklus physikalisch unmöglich.
- Die Umgebungstemperatur spielt eine Rolle. In einem im Sommer heißen Kompressorraum kann ein kostengünstiges Gerät den Taupunkt möglicherweise nicht einhalten. Überprüfen Sie die Leistungsreduzierungskurve, sobald die Umgebungstemperatur auf 40 °C ansteigt. Unser Hinweise zur Überhitzung im Sommer Erklären Sie, warum es im Kompressorraum heißer wird, als die meisten Menschen denken.
- Turndown. Hohe Ansauglasten bei geringem Durchfluss können den Taupunkt ansteigen lassen. Entscheiden Sie sich für Geräte mit einem Heißgas-Bypass oder einem zyklisch arbeitenden Kältemittelkompressor, wenn Ihr Bedarf schwankt.

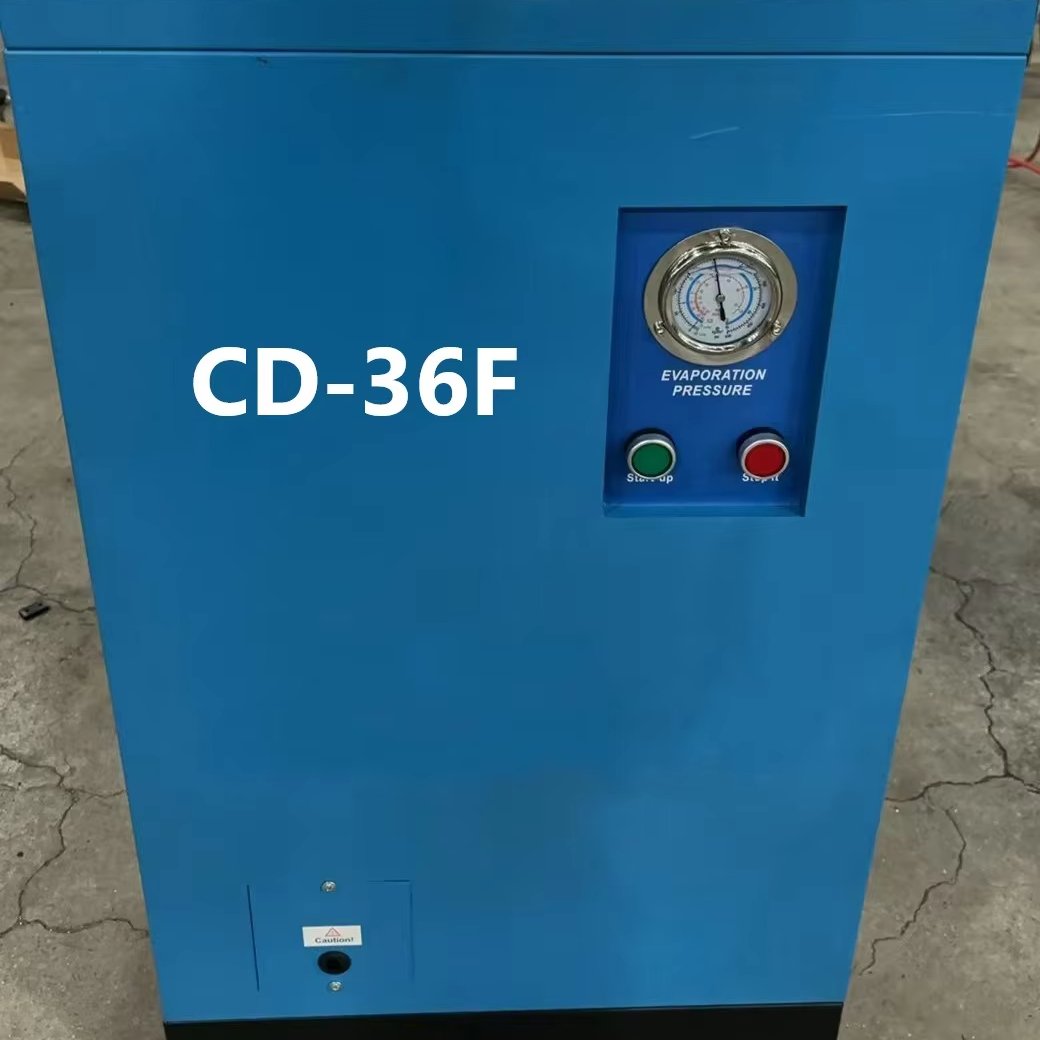

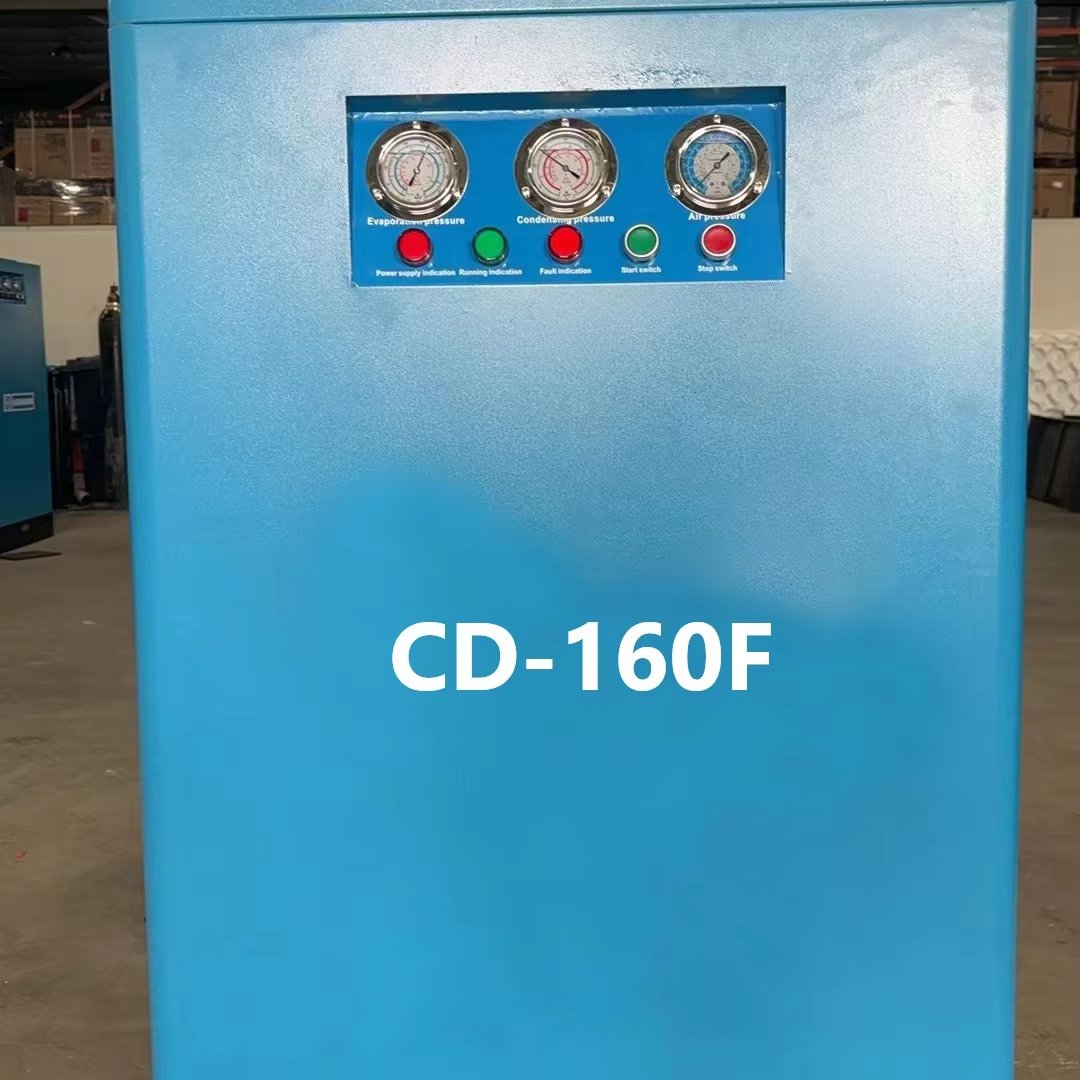

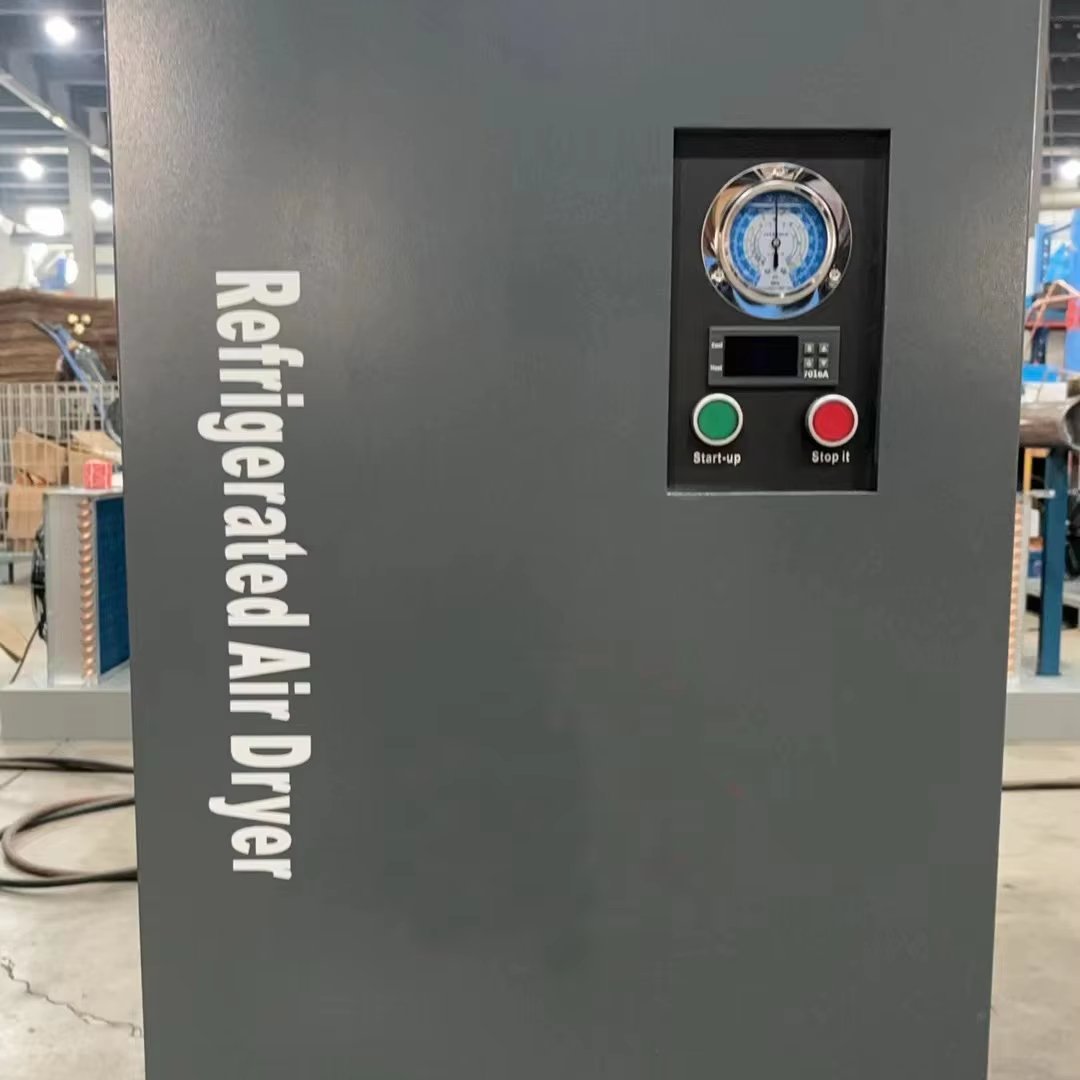

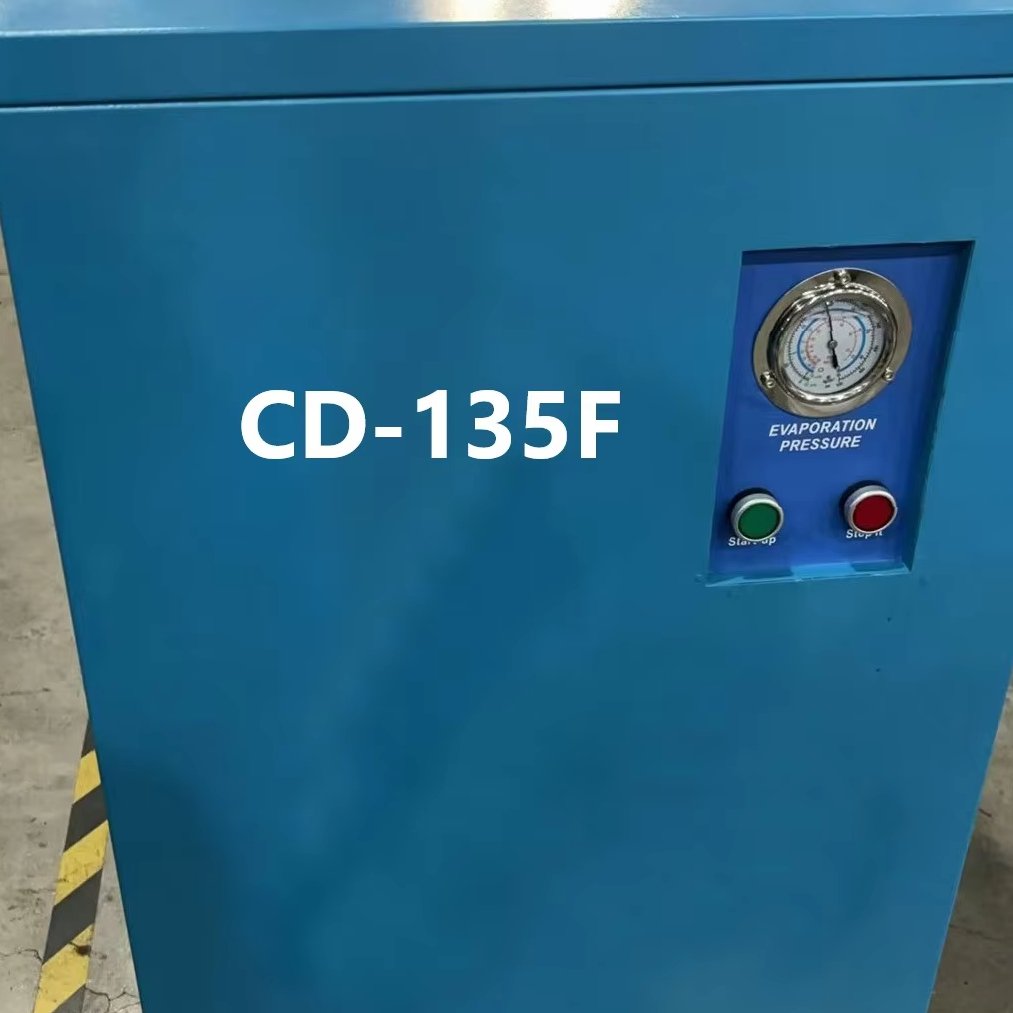

Unser Sortiment deckt den typischen Industriebereich ab – die kompakten CD-36F eignet sich für kleine Werkstätten und den Einsatz am Verwendungsort, das CD-135F umfasst mittelgroße Anlagen, und die CD-160F und CD-65F dazwischen liegen. Komplettes Set im Kategorie Lufttrockner.
Adsorptionstrockner: wenn Sie wirklich Temperaturen unter dem Gefrierpunkt benötigen
So funktioniert es: Die Luft strömt durch ein Bett aus Adsorptionsmaterial (in der Regel Kieselgel oder Molekularsieb), das den Wasserdampf bindet. Ist das Bett gesättigt, wird umgeschaltet, und das zweite Bett übernimmt, während das erste regeneriert wird. Zwei Türme, die zeitgesteuert oder je nach Taupunktbedarf abwechselnd in Betrieb sind.
Der sich daraus ergebende Taupunkt: −20 °C bis −70 °C, üblicherweise als Standardwert von −40 °C angegeben.
Der Haken liegt in der Regeneration. Um Wasser aus dem Trockenmittel zurückzugewinnen, benötigt man entweder Luft oder Wärme:
| Regenerationsverfahren | Typischer Spülvorgang / Energieverlust |
|---|---|
| Ohne Wärme (keine externe Wärmequelle) | 15–20% des Nenndurchflusses werden als Spülgas abgelassen |
| Von außen beheizt | ~7–81 TP3T Spül- und Heizenergie |
| Gebläseentlüftung (beheizte Umgebungsluft) | ~2–41 TP3T zuzüglich Energieverbrauch für Gebläse und Heizung |
| Kompressionswärme (nutzt die Abwärme des Kompressors) | Spülung nahe Null |
Lies die erste Zeile noch einmal. Zwanzig Prozent. Mit einem Gerät ohne Heizung verschwenden Sie buchstäblich ein Fünftel der Druckluft, für deren Erzeugung Sie bereits bezahlt haben – und das kontinuierlich. Bei einer großen Maschine übersteigt dieser Verlust den Kaufpreis innerhalb von ein oder zwei Jahren bei weitem. Wärmelose Trockner gibt es aus gutem Grund. Sie sind einfach aufgebaut, es gibt keine Heizelemente, die ausfallen können, und bei intermittierendem oder sehr geringem Durchfluss sind sie oft die richtige Lösung. Kaufen Sie nur keinen, weil Sie glauben, er sei die effizienteste Option.
Gebläse-Spül- und Kompressionswärmeanlagen sind in der Anschaffung deutlich teurer, machen sich aber bei großen, kontinuierlich betriebenen Anlagen im Laufe der Zeit bezahlt. Es gibt einen Schwellenwert, ab dem sich der Einsatz lohnt, und dieser variiert je nach Strompreis (kWh) und Betriebsstunden. Es lohnt sich, dies auf dem Papier durchzurechnen, anstatt zu raten.
Wo sich Trockenmittel wirklich bezahlt macht:
- Luftleitungen, die im Freien oder in unbeheizten Räumen in kalten Klimazonen verlegt sind.
- Tiefkühlkost, Kühllagerung, alle Verfahren bei Temperaturen unter dem Gefrierpunkt.
- Lackierung, Beschichtung, Optik und Elektronik – Bereiche, in denen bereits geringste Wasserspuren zu Ausschuss führen.
- Luft in der Pharma- und Lebensmittelindustrie mit einer dokumentierten Luftqualitätsklasse.
- Instrumentenluft für pneumatische Steuerungssysteme.
- Förderung von Schüttgut und Trockenmaterial, bei der schon ein wenig Feuchtigkeit zu einer sehr kostspieligen Verstopfung führen kann.
Zusammenfassung im Vergleich
| Gekühlt | Trockenmittel | |
|---|---|---|
| Typischer PDP | +3 °C | −20 °C bis −70 °C |
| Wasserklasse nach ISO 8573-1 | Klasse 4 | Klasse 2–3 in der Regel |
| Anschaffungskosten | Nach unten | Höher (2–4-mal so häufig) |
| Betriebskosten | Niedrig | Höher; abhängig von der Spülung |
| Wartung | Minimal | Mäßig; Trockenmittel muss regelmäßig ausgetauscht werden |
| Gefriert es unter 0 °C? | Unmöglich | Ja, genau darum geht es |
| Geeignet für | Allgemeine industrielle Anwendungen in Innenräumen | Kalt-, kritische oder dokumentierte Anwendungen |
Fehler, die man vermeiden sollte
Die Angabe von −40 °C, weil das sicherer klingt. Wenn die Luft in Ihren Innenräumen nicht kälter als 10 °C wird, reicht die Klasse 4 völlig aus. Der zusätzliche Taupunkt bringt Ihnen nichts außer einer höheren Stromrechnung.
Den Feuchtigkeitsabscheider vergessen. Ein Trockner ohne gute Vorabscheidung – also ohne Zyklonabscheider und ohne ordentlichen Abfluss – muss Aufgaben übernehmen, für die er nicht ausgelegt ist. Die meisten Beschwerden der Art “Dieser Trockner entspricht nicht den Spezifikationen” lassen sich darauf zurückführen oder darauf, dass der Auffangbehälter auf der falschen Seite des Trockners angebracht ist.
Den Standort außer Acht lassen. Ein Trockner hinter dem Sammelbehälter entspricht der Standardanordnung, damit die feuchte, heiße Luft einen Ort hat, an dem sie den Großteil ihres Wassers abgeben kann, bevor sie in die Trocknungsphase gelangt. Bei sehr kleinen Anlagen gibt es Ausnahmen, aber wenn Sie sich nicht sicher sind, ist dies die Standardlösung.
Unterdimensionierung für den Spitzendurchfluss. Trockner werden unter Referenzbedingungen ausgelegt. Hohe Umgebungstemperatur, hohe Einlasstemperatur und Spitzendurchfluss führen alle gleichzeitig zu einem Anstieg des Taupunkts. Das ist in der Regel im August der Fall, also genau dann, wenn die Produktion am höchsten ist. Die Dimensionierung sollte auf die ungünstigste Kombination ausgerichtet sein, nicht auf einen durchschnittlichen Dienstag.
Keine Taupunktüberwachung. Ein Trockner, der still und leise den Betrieb eingestellt hat, sieht genauso aus wie ein funktionierender Trockner – bis sich weiter unten in der Anlage Probleme bemerkbar machen. Ein Taupunktsensor mit Alarmfunktion macht sich bereits beim ersten Mal bezahlt, wenn er einen Defekt im Kühlkreislauf erkennt.
Kaufentscheidung allein aufgrund des Preises für den Dauerbetrieb. Vergleichen Sie die Gesamtkosten über die gesamte Lebensdauer, nicht den Neupreis. Das günstigste Gerät im Katalog ist über einen Zeitraum von fünf Jahren selten das günstigste. Unser Artikel zum Thema Trockner in großen Mengen kaufen erläutert, worauf man bei einem Angebot achten sollte.
Eine Antwort auswählen, in vier Fragen
- Was ist die tiefste Temperatur, die an irgendeiner Stelle des Luftsystems auftreten wird? Über dem Gefrierpunkt → gekühlt (Klasse 4). Am oder unter dem Gefrierpunkt → Trockenmittel.
- Tritt stromabwärts ein sichtbarer Ausfall auf, wenn Wasser auftritt? Falls ja, fügen Sie einen Rand hinzu und stellen Sie einen Monitor auf. Handelt es sich um eine Werkstatt mit Entwässerung, reicht Klasse 4 völlig aus.
- Ist für Ihren Prozess eine Luftqualitätsklasse dokumentiert? Wenn ein Kunde oder eine Aufsichtsbehörde dies vorschreibt, ist das Ihre Antwort. Übernehmen Sie die Klasse in die Spezifikation.
- Wie viele Stunden läuft es pro Jahr? Die Spülverluste steigen mit der Betriebszeit. Ab etwa 4.000 bis 6.000 Betriebsstunden lohnt es sich auf jeden Fall, die Kosten für eine Gebläse-Spülung oder eine beheizte Regeneration zu kalkulieren.
Noch unentschlossen? Teilen Sie uns Ihren Durchfluss, den Druck, den Umgebungstemperaturbereich und den Anwendungszweck über das Kontaktseite und wir werden Ihnen ein Produkt empfehlen, zusammen mit einer Begründung. Einen ausführlicheren Überblick über diese Kategorie finden Sie außerdem in unserem allgemeinen Leitfaden für Lufttrockner.
Häufig gestellte Fragen
Was ist besser: Kühlung oder Trockenmittel?
Ehrlich gesagt, keines von beiden. Sie lösen unterschiedliche Probleme. Die Kühlung eignet sich für industrielle Anwendungen in Innenräumen, bei denen es ausreicht, flüssiges Wasser aus den Rohrleitungen fernzuhalten, und deren Betrieb weitaus kostengünstiger ist. Die Adsorption ist die richtige Wahl, wenn die Luft Minustemperaturen standhalten oder eine dokumentierte Trockenheitsklasse erfüllen muss. Der Kauf einer Adsorptionsanlage “für alle Fälle” ist üblich und teuer.
Welchen Taupunkt benötige ich für das Sprühlackieren?
In der Regel ISO 8573-1 Klasse 4 oder besser, d. h. ein Kältetrockner bei +3 °C. Sobald Klasse 4 erreicht ist, werden die meisten Lackprobleme eher durch Öl oder Partikel als durch verbleibende Dämpfe verursacht. Überprüfen Sie daher zunächst die Filterleistung, bevor Sie davon ausgehen, dass eine stärkere Trocknung erforderlich ist.
Warum ist immer noch Wasser in meiner Leitung, obwohl ich doch schon einen Trockner habe?
Fast immer handelt es sich um eines von drei Problemen: Es fehlt ein Abscheider oder ein Auffangbehälter vor dem Trockner, der Kondensatablauf leitet das Kondensat nicht ab oder ein Abschnitt der Leitung ist kälter als der von Ihnen angegebene Taupunkt. Jedes dieser Probleme tritt häufiger auf als ein tatsächlicher Ausfall des Trockners.
Brauche ich noch eine Filteranlage?
Ja. Trockner entfernen Wasserdampf, keine Partikel oder Öl. Bei einer Standardkonfiguration wird normalerweise ein Partikelfilter vor dem Trockner und ein Koaleszenzfilter danach eingesetzt. Filtration und Trocknung ergänzen sich, sie sind keine Alternativen.
Bedeutet ein ölfreier Kompressor, dass ich auf den Trockner verzichten kann?
Nein. Das betrifft fast jeden. Ein ölfreier Scroll-Kompressor Beseitigt Ölverunreinigungen, was für die Qualität in den nachgelagerten Prozessen von großer Bedeutung ist. Wasser bleibt davon unberührt. Es stammt ohnehin aus der Ansaugluft, daher ist eine Trocknung weiterhin erforderlich, wann immer Wasser Probleme verursachen könnte. Unsere Erörterung von Vorteile des ölfreien Betriebs erläutert, was Sie erhalten und was nicht.
Wo sollte der Trockner im System platziert werden?
Kompressor → Nachkühler → Sammelbehälter (nass) → Abscheider und Ablass → Partikelfilter → Trockner → Koaleszenzfilter → Verteilung. Grob gesagt so, mit dem Kolben oder Schraube Maschine vorne, je nachdem, was du fährst.
